        產品詳細

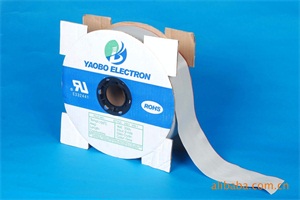

        2678灰排線

        2678灰排線

        • 品 牌:yaobo
          款 號:2~80PIN
          咨詢熱線:0769-82097678
          服務熱線:15876435865
          圖紙下載:
        • 產品詳情



        UL2678 Flat Cable

                                               UL&CSA GRADE

        UL型號:2678                                 UL STYLE:2678
        額定溫度:105°C                             Rate temperature : 105°C
        額定電壓:150V                               Rate voltage : 150V

            緣:聚氯乙烯(PVC                    InsulationPVC

        導體材質:鍍錫銅                             Conductor materialBARE COPPER CONDUCTOR
        阻燃等級:VW-1CSAFT1、FT2               Flame test : VW-1 、CSAFT1、FT2

                                                ELECTRONIC CHARACTERISTICS

        壓:1500V                             Spark test : 1500V

        絕緣電阻:100 M-km                         Insulation resistance : Minimum 100 M-km

        抗張強度:1500PSI                           Tensile strength1500PSI

        率:100%                              Elongation100%

        應用

        適用于一般電器、電腦內部連線

        USAGE

        Used for most electronic equipments which require higher current as Jumper wire or shortdistance connection

        構造  Construction


        參數  Construction Table

        NO.of
        Cores

        Size of conductor
        導體尺寸

        Thickness
        厚度

        Width
        寬度(mm±0.25)

        INSU.RESISTANCE
        導體電阻

        芯線數

        AWG
        線號

        Composition
        (strands/mm)
        線數/線徑

        mm±0.05

        Pith=0.635

        Ω/KM(20°C)

        4

        30

        7/0.102
        1/0.254

        0.65

        2.54

        377

        10

        30

        7/0.102
        1/0.254

        0.65

        6.35

        377

        16

        30

        7/0.102
        1/0.254

        0.65

        10.16

        377

        20

        30

        7/0.102
        1/0.254

        0.65

        12.7

        377

        26

        30

        7/0.102
        1/0.254

        0.65

        16.51

        377

        30

        30

        7/0.102
        1/0.254

        0.65

        19.05

        377

        34

        30

        7/0.102
        1/0.254

        0.65

        21.59

        377

        40

        30

        7/0.102
        1/0.254

        0.65

        25.4

        377

        50

        30

        7/0.102
        1/0.254

        0.65

        31.75

        377

        60

        30

        7/0.102
        1/0.254

        0.65

        38.1

        377

        68

        30

        7/0.102
        1/0.254

        0.65

        43.18

        377

        80

        30

        7/0.102
        1/0.254

        0.65

        50.8

        377
