        產品詳細
        UL1007

        UL1007

        • 品 牌:yaobo
          款 號:
          咨詢熱線:0769-82097678
          服務熱線:15876435865
          圖紙下載:
        • 產品詳情

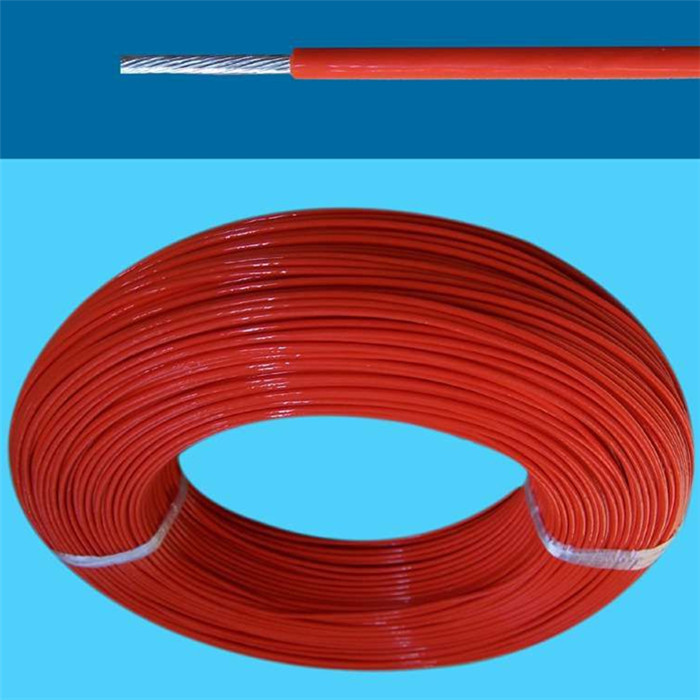

        UL 1007  HOOK-UP WIRE

                                               DESCRIPTION

        UL型號:1007                                         UL STYLE:1007
        溫度范圍:-30°C+80°C                      Temperature range : -30°C+80°C

            定:80°C  300V                                Rating : 80°C  300V

            緣:聚氯乙烯(PVC                   InsulationPVC

        導體材質:鍍錫銅                                   Conductor materialTINNED COPPER

            色:白             AviableWhite Blue Red Black Brown Yellow green

                                                     pink.
        阻燃等級:VW-1CSAFT1FT2               Flame test : VW-1 CSAFT1FT2

        用途                                         APPLICATION

        電氣、電子設備的內部配線                     Internal wiring for electric or electronic equipment

        USAGE

        Used for most electronic equipments which require higher current as Jumper wire or shortdistance

        connection

        構造  Construction

        參數  Construction Table

        導體尺寸

        Size of conductor

        絕緣體

        Insulation

        導體電阻INSU.RESISTANCE

        標準長度

        Unit Length

        種類

        Type

        線號AWG

        線數/線徑Composition
        (strands/mm)

        絕緣厚度Thickness

        mm±0.05

        外徑

        Diameter

        mm

        Ω/KM(20°C)



        Coil

        m

        絞線

        Stranded

        30

        7/0.102

        0.41

        1.10±0.10

        114.40

        610

        28

        7/0.127

        1.20±0.10

        72.00

        26

        7/0.160

        1.30±0.10

        45.20

        24

        11/0.160

        1.40±0.10

        29.30

        22

        17/0.160

        1.60±0.10

        16.70

        20

        21/0.178

        1.80±0.10

        10.50

        18

        34/0.178

        2.10±0.10

        6.64

        16

        26/0.254

        2.40±0.10

        4.18

        TASC

        26

        7/0.160

        1.30±0.10

        42.60

        24

        7/0.203

        1.40±0.10

        26.20

        22

        7/0.254

        1.60±0.10

        16.70

        20

        7/0.310

        1.80±0.10

        10.40

        18

        7/0.404

        2.10±0.10

        7.06

        16

        7/0.488

        2.30±0.10

        4.86

        單條

        Solid

        26

        1/0.404

        1.25±0.10

        43.53

        24

        1/0.511

        1.35±0.10

        27.25

        22

        1/0.643

        1.50±0.10

        16.50

        20

        1/0.813

        1.65±0.10

        10.30

        18

        1/1.024

        1.85±0.10

        6.52

        16

        1/1.290

        2.14±0.10

        4.10

        備注                                              NOTE

        1、電氣特性                                                         1.Electrical properties

         最小絕緣電阻(15.6時):10MΩ.km           Min.insulation resistance(at15.6):10 MΩ.km

         耐電壓:A.C.2000V/1min.                                 Dielectric withsanding voltage: A.C.2000V/1min.

        2、許可導體型號范圍:3216AWG             2.Size range:32 to 16AWG
