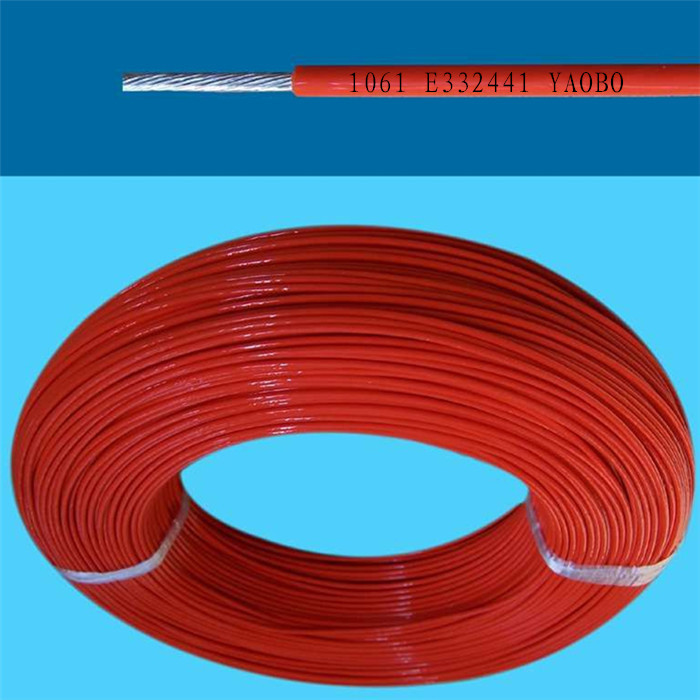

        UL 1061  Flat Cable

                                                           DESCRIPTION

        UL型號:1061                                     UL STYLE:1061
        溫度范圍:-30°C+80°C                  Temperature range : -30°C+80°C

            定:80°C 300V                            Rating : 80°C 300V

            緣:聚氯乙烯                                InsulationPVC

        導體材質:鍍錫銅                            Conductor materialTINNED COPPER

            色:白            AviableWhite Blue Red Black Brown Yellow green pink
        阻燃等級:VW-1 FT1                         Flame test : VW-1 FT1

                                                SPECIALITY

        1        機械強度出色                              1.Excellent mechanical strenghth

        2        外徑細,不占配線空間                      2.Small diameter saves space

        3        難燃性ULVW-1,FT1,電氣用品安全法:-F-  3.Flammability VW-1,FT1,-F-

                                                 APPLICATION

        電氣、電子設備的內部配線                     Internal wiring for electric or electronic equipment

        構造  Construction

        參數  Construction Table

        導體尺寸

        Size of conductor

        絕緣體

        Insulation

        最大導體電阻

        Max.cond. Resistance at 20°C

        Ω/KM

        標準長度

        Unit Length

        種類

        Type

        線號AWG

        線數/線徑Composition
        (strands/mm)

        絕緣厚度

        Thk.

        mm±0.05

        外徑

        Dia

        mm



        Coil

        m

        絞線

        Stranded

        30

        7/0.102

        0.25

        0.80±0.05

        381.0

        610

        28

        7/0.127

        0.90±0.05

        239.0

        26

        7/0.160

        1.00±0.05

        150.0

        24

        7/0.203

        1.10±0.05

        94.2

        22

        7/0.254

        1.30±0.05

        59.4

        20

        7/0.310

        1.50±0.05

        36.7

        18

        16/0.254

        1.80±0.05

        23.2

        16

        26/0.254

        2.10±0.05

        14.6

        30

        1/0.254

        0.75±0.05

        361.0

        單條

        Solid

        28

        1/0.320

        0.85±0.05

        227.0

        26

        1/0.404

        0.90±0.05

        143.0

        24

        1/0.511

        1.00±0.05

        89.3

        22

        1/0.643

        1.15±0.05

        56.4

        20

        1/0.813

        1.35±0.05

        35.2

        18

        1/1.024

        1.55±0.05

        22.2

        16

        1/1.290

        1.80±0.05

        14.0



        備注                              NOTE

        1、電氣特性                               1.Electrical properties

         最小絕緣電阻(15.6時):10MΩ.km         Min.insulation resistance(at15.6):10 MΩ.km

         耐電壓:A.C.2000V/1min.                   Dielectric withsanding voltage: A.C.2000V/1min.

        2、許可導體型號范圍:3216AWG          2.Size range:3216AWG
