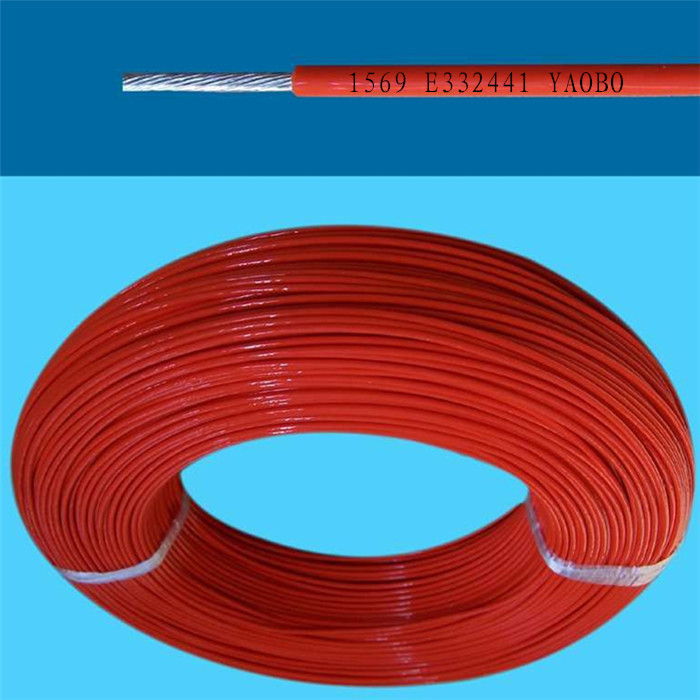

        UL1569

        UL1569

        • 品 牌:yaobo
          款 號:
          咨詢熱線:0769-82097678
          服務熱線:15876435865
          圖紙下載:
        • 產品詳情



        UL 1569  Flat Cable

                                                                       DESCRIPTION

        UL型號:1569                                                 UL STYLE:1569
        額定溫度:-40°C+80°C/90°C /105°C       Rate temperature: -40°C+80°C/90°C /105°C

        額定電壓: 300V                                           Rate voltage: 300V

            緣:聚氯乙烯                                           InsulationPVC

            體:302AWG鍍錫銅線                     Conductor: 30 to 2AWG Tinned Copper

        外徑容差:±0.10mm                                   O.D.Allowance:±0.10mm

            色:黑    AviableBlack Brown Red Orange Yellow Green    透明 黃綠等                               Blue Violet Gray White  Transparenl  Green∕

                                                  Yellowetc.

                                              ELECTRONIC CHARACTERISTICS

        線材柔軟、易加工、耐寒、性能穩定、滿足      Flexibleconvinience to assemblecold resistance

         UL758UL1581RoHs要求               stable performanceUL758andUL1581

                                                  RoHS compliance.

        應用                                      APPLICATION

        適用于家用電器、照明燈具、醫療器械、電    Apply to Household appliancemedical equipment

        子設備、溫度偉感器、冶金化工、電力安         IIIuminationLightingHeadlampelectric machines        裝等連接線                                temperature sensorMetallurgy Chemical series

                     Electrical Installation



        構造  Construction



        參數  Construction Table

        導體尺寸

        Size of conductor

        絕緣體

        Insulation

        電氣特性

        Electrical Characteristic

        包裝

        Packing

        線號

        AWG

        線數/線徑

        Composition
        (strands/mm)

        直徑

        Diameter

        mm

        絕緣厚度Thickness
        mm

        完成外經

        Over Diameter mm

        導體電阻

        Condutor Resislance

        Ω/KM 20)

        允許電流 Permissible ampacity 20-AMR

        /

        m/coils

        30

        1/0.254

        0.25

        0.38

        1.01

        361.00

        0.64

        610

        28

        1/0.320

        0.31

        1.07

        227.00

        1.01

        610

        26

        7/0.160

        0.49

        1.25

        143.00

        1.61

        610

        24

        11/0.160

        0.61

        1.37

        89.30

        2.57

        610

        22

        17/0.160

        0.76

        1.52

        56.40

        4.36

        610

        20

        21/0.180

        0.95

        1.71

        35.20

        6.94

        610

        18

        34/0.180

        1.21

        1.97

        22.20

        11.01

        610

        16

        26/0.254

        1.50

        2.27

        14.00

        17.52

        305

        14

        41/0.254

        1.88

        2.64

        8.78

        27.84

        305

        12

        65/0.254

        2.37

        3.13

        5.53

        44.20

        305

        10

        105/0.254

        3.01

        3.77

        3.48

        70.38

        305
