        產品詳細
        UL1571

        UL1571

        • 品 牌:yaobo
          款 號:
          咨詢熱線:0769-82097678
          服務熱線:15876435865
          圖紙下載:
        • 產品詳情

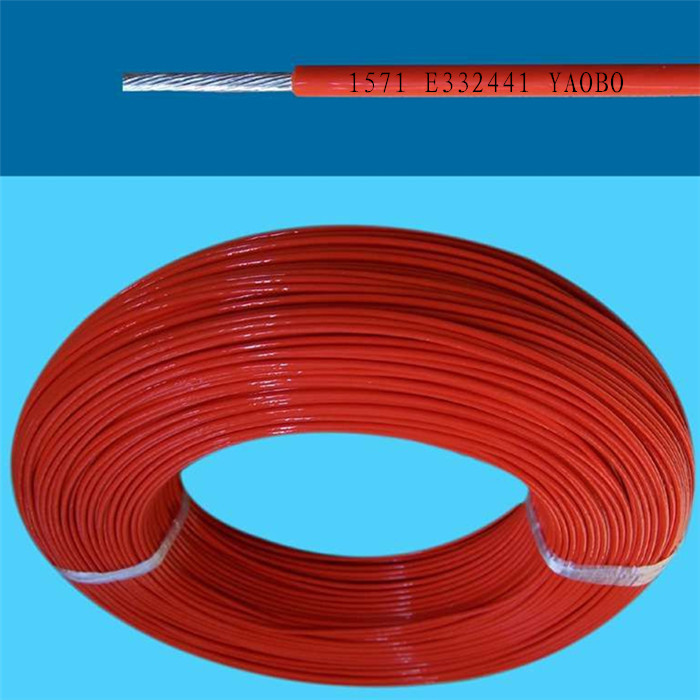

        UL 1571  Flat Cable

                                                              DESCRIPTION

        UL型號:1571                                         UL STYLE:1571
        溫度范圍:-30°C+80°C/150°C         Temperature range : -30°C+80°C/150°C

            定:80°C 30V                                  Rating : 80°C 30V

            緣:聚氯乙烯                                   InsulationPVC

        導體材質:鍍錫銅線                              Conductor materialTINNED COPPER

        外徑容差:±0.10mm                           O.D.Allowance:±0.10mm

            色:白 藍    A viableWhite Blue Red Black Brown Yellow green

                                                    pink
        阻燃等級:VW-1 FT1                         Flame test : VW-1 FT1

                                                SPECIALITY

        1        經輻射交聯,對熱穩定                     1.Excellent chermal stability due to irradiated

                                                                                          cross-linked insulation

        2        亦可生產無輻射交聯的產品                 2.Can be produced without cross-linking

        3                                             APPLICATION

        小型電子設備的內部配線                      Internal wiring for small-scale electric or electronic

                                                    equipment

        構造  Construction

        參數  Construction Table

        導體尺寸

        Size of conductor

        絕緣體

        Insulation

        最大導體電阻

        Max.cond. Resistance at 20°C

        Ω/KM

        標準長度

        Unit Length

        線號AWG

        線數/線徑Composition
        (strands/mm)

        絕緣厚度

        Thk.

        mm±0.05

        外徑

        Dia

        mm



        Coil

        m

        30

        7/0.10

        0.20

        0.70

        381

        610

        28

        7/0.127

        0.19

        0.75

        239

        26

        7/0.16

        0.26

        1.00

        150

        24

        11/0.16

        0.25

        1.10

        94.2

        22

        17/0.16

        0.27

        1.30

        59.4

        20

        21/0.178

        0.28

        1.50

        36.7

        18

        34/0.178

        0.30

        1.80

        23.2

        16

        26/0.254

        0.31

        2.10

        14.6

        備注                              NOTE

        1、電氣特性                               1.Electrical properties

         最小絕緣電阻(15.6時):10MΩ.km         Min.insulation resistance(at15.6):10 MΩ.km

         耐電壓:A.C.500V/1min.                    Dielectric withsanding voltage: A.C.2000V/1min.

        2、許可導體型號范圍:3016AWG           2.Size range:3016AWG

        UL1571
